Quelques plans de pièces introuvables:
Support de catadioptre
gauche: en jpg ou en pdf
et La pièce
d'origine scannée
Support de catadioptre
droit: en jpg ou en pdf
Manchon cannelé pour le blocage des
différentiels: en jpg ou en
pdf
Patte de
fixation de la barre des sièges sur le caisson de boite de vitesses: en jpg ou en
pdf
Ecrou
de fixation du capot de feu arrière gauche: en jpg ou en
pdf

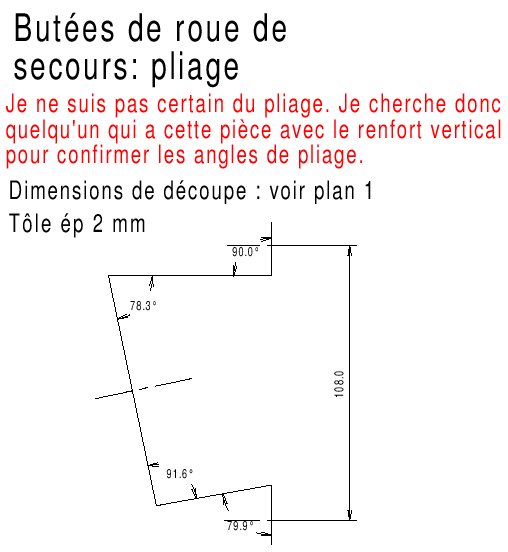

Butée de roue
de secours découpe:
en jpg ou en pdf et
pliage: en jpg ou en
pdf
Plaque
constructeur la plaque mesure 97mm de large par 63 de haut. Elle est fixée
par rivets pleins en cuivre.
Le panneau arrière qui a souvent
été supprimé pour faciliter le chargement: Plan de la face extérieure: en
jpg ou en pdf. Et en photos:
vue d'ensemble face extérieure,
vue d'ensemble
face intérieure, détail du tube de dossier
droit, détail du tube de dossier
gauche, détail d'un anneau, détail des écrous prisonniers et de la

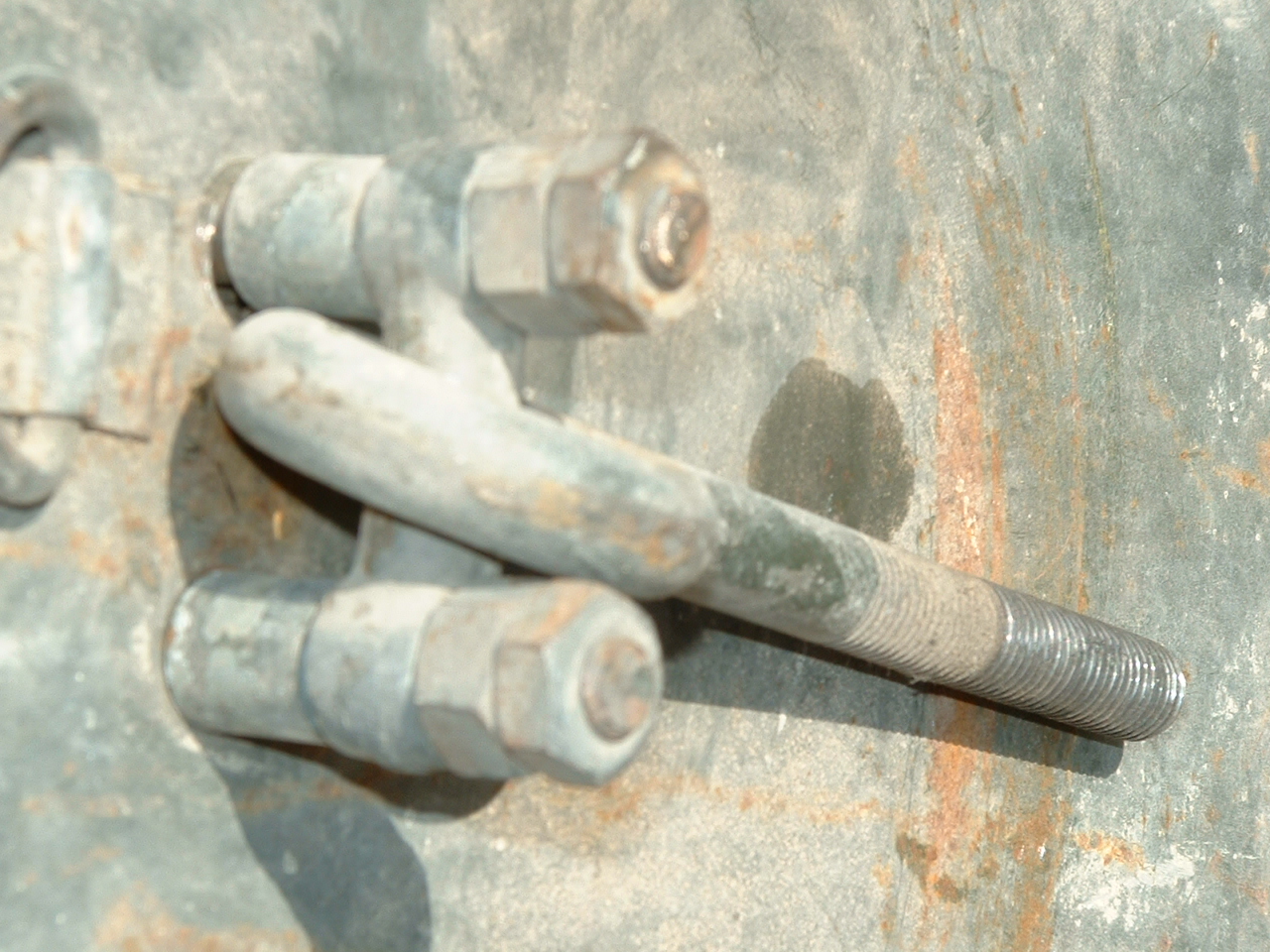

vis de
roue de secours.
Capot de feu arrière gauche:
plan en jpg ou en pdf et vue 3D
du capot plié en jpg
Support
d'antenne: plan en jpg,
puis une photo et
sous un autre angle du support de la VLR de mon père: On voit sur cette photo
d'un autre support que le trou barré n'est pas d'origine. Il a été percé
par mon père pour fixer un phare de travail. J'ai scanné le côté
de l'équerre car je ne sais pas comment en faire le plan et aussi l'arrière
pour info. Vous pouvez voir que les côtés sont 2 pièces différentes soudées
sur la pièce du plan après pliage à 80°.
Renfort
d'équerre d'antenne: en photo,
plan en jpg et en pdf

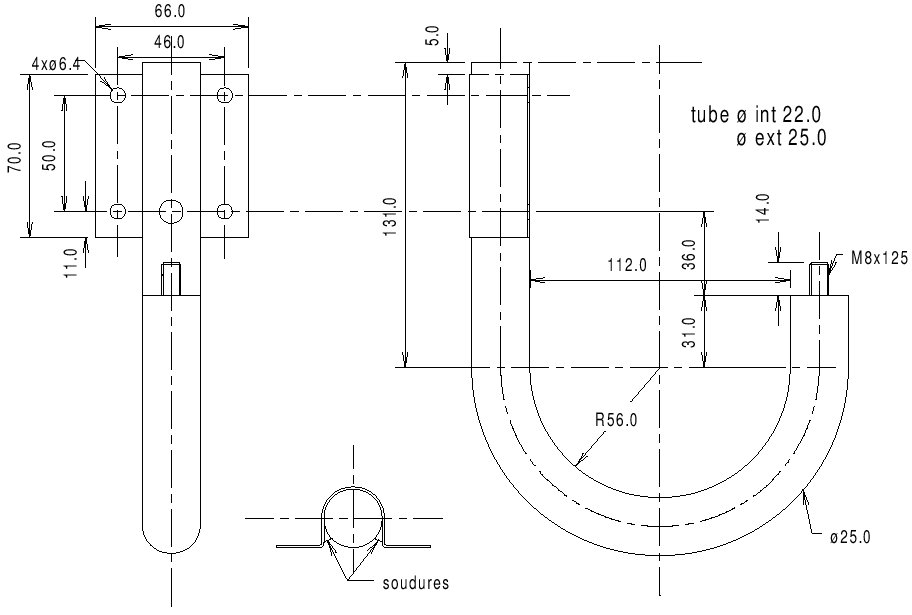

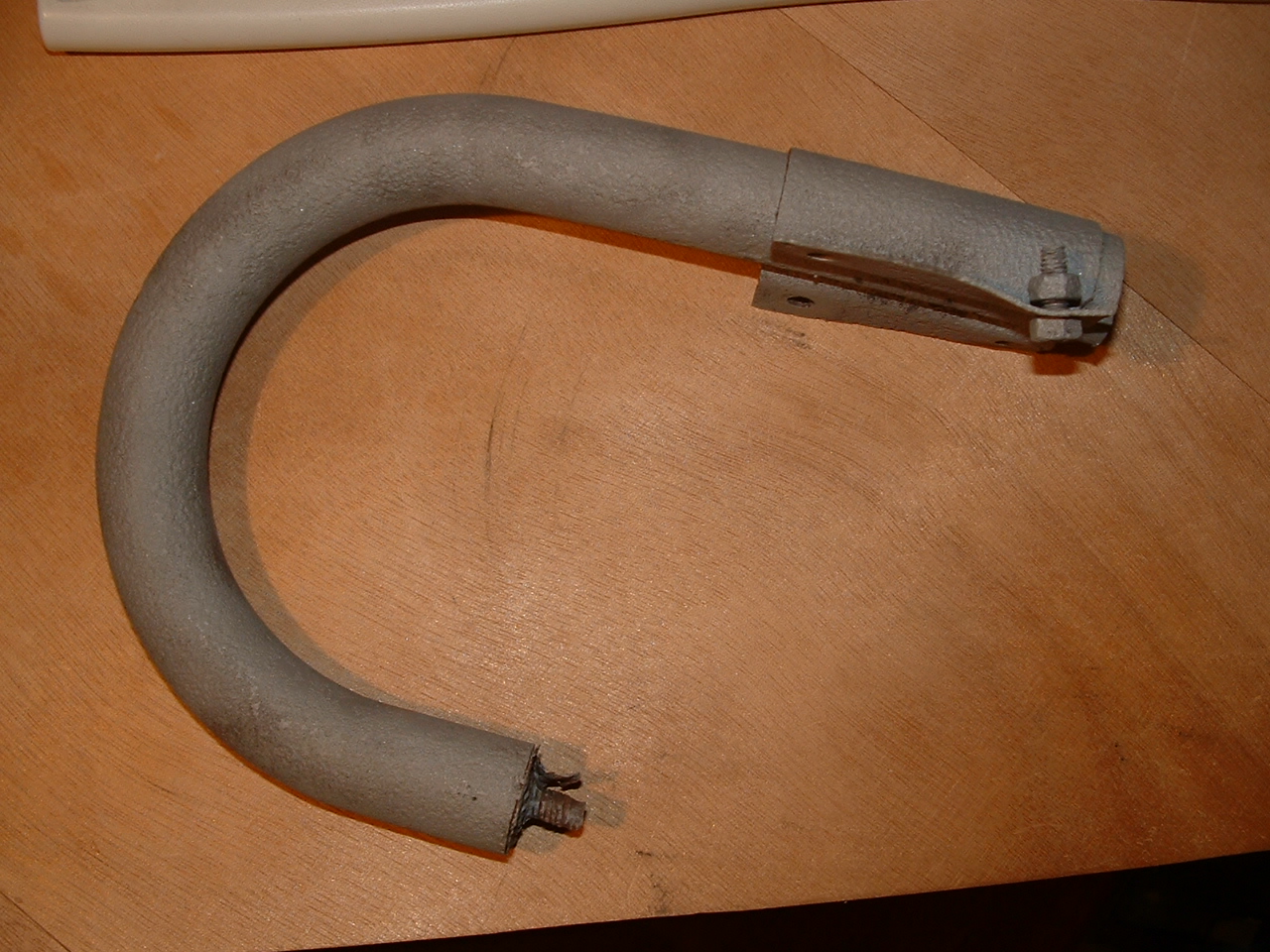

Poignée
passager avant: en photo, plan en jpg et en
pdf
